Faltenbälge

Faltenbälge– flexible Lösungen für Kompensation Vibrationen und Schutz von beweglichenAnlagenteile in der Verfahrenstechnik

Faltenbälge sind vielseitige Bauelemente, die sowohl Bewegungen aufnehmen als auch empfindliche Maschinenteile zuverlässig schützen. Sie kommen unter anderem in Ventilen, als Zwischenstücke oder Kompensatoren in Anlagen mit Vibrationen oder pulsierenden Bewegungen sowie als flexible Schutzelemente gegen äußere Einwirkungen zum Einsatz.

Aufbau und Funktionsweise

Die Funktionsweise erinnert an die klassische Ziehharmonika. Durch die aufgefächerte Oberfläche kann sich das Bauteil an unterschiedliche Belastungen zerstörungsfrei anpassen. Für das breite Anforderungsspektrum in der Verfahrenstechnik bieten wir eine große Auswahl verschiedener Designs und Größen, die sich in drei allgemeine Gruppen zusammenfassen lassen.

· Ausführungen mit runden Falten eignen sich besonders für Anwendungen im mittlerenDruckbereich und lassen sich zudem gut reinigen.

· Spitz geformte Falten sind ideal, wenn hohe Hubfrequenzen erforderlich sind. Allerdings verringert diese gewonnene Flexibilität die Druckbeständigkeit.

· Faltenbalg mit Ventilkopf dient als Schutzmantel innerhalb des Ventils, die Spitze desFaltenbalgs ist gleichzeitig der Dichtkegel des Ventils.

Die Wahl der jeweiligen Ausführung hängt dabei stets vom Einsatzgebiet und den geforderten Betriebsbedingungen ab, so hängt auch die Druckbeständigkeit stark von der geforderten Flexibilität ab.

• Standardbauformen: 2 – 5 bar
• Mit Verstärkungen (Metallverbund-Stützen, Gehäuse, Faserverstärkung): bis ca. 16 bar
• Für hohe Drücke: Metall-Faltenbälge bis über 100 bar

Werkstoffe und Varianten

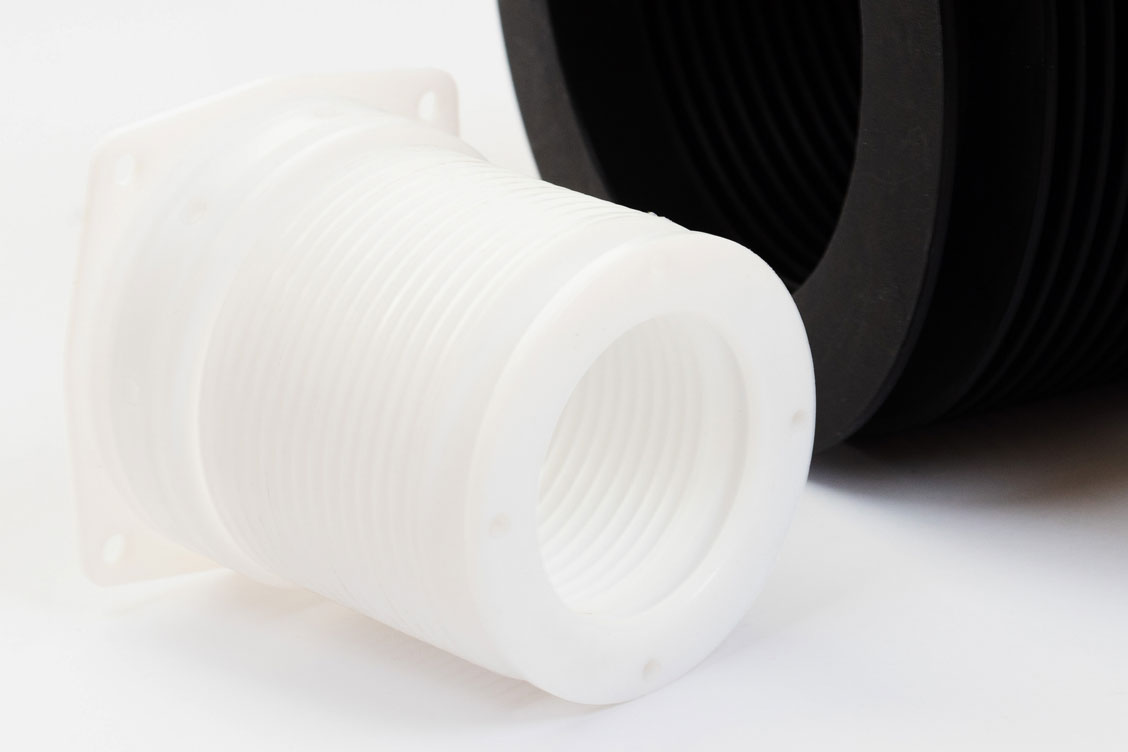

Wir bieten Faltenbälge in unterschiedlichen Materialien an, abgestimmt auf die Anforderungen der Prozessindustrie:

• Elastomere – für gute Flexibilität und gute Beständigkeit, ohne Verstärkung nur für geringe Drücke geeignet
• FFKM – für extreme chemische Belastungen und höchste Anforderungen
• PTFE – für hohe Chemikalien- und mäßige Druckbeständigkeit

Unsere Materialien verfügen über zahlreiche Freigaben und erfüllen die relevanten Normen.

Anpassungen und Sonderlösungen

Faltenbälge können individuell nach Kundenspezifikation gefertigt werden. Möglich sind auch Mehrkomponententeile, beispielsweise Kombinationen aus Edelstahl und Elastomer, um mechanische Stabilität mit chemischer Beständigkeit zu verbinden.

Mit Faltenbälgen setzen Sie auf eine flexible und zuverlässige Lösung zum Schutz, Ausgleich und zur Bewegungsaufnahme – exakt zugeschnitten auf Ihre Anwendung.

‍
