Wellendichtringe mit PTFE-Lippe

Wellendichtungmit PTFE-Lippe – Hochleistungsdichtung für anspruchsvolle Anwendungen

Die Wellendichtung mit PTFE-Lippe ist die ideale Lösung, wenn herkömmliche Radial-Wellendichtringe aus Elastomer an ihre Grenzen stoßen. Dank des Einsatzes von Polytetrafluorethylen (PTFE) überzeugt sie durch außergewöhnliche chemische Beständigkeit, geringe Reibung und hohe Temperaturstabilität. Sie wird insbesondere in der Chemie-, Pharma- und Lebensmittelindustrie eingesetzt, wo aggressive Medien, hohe Drehzahlen oder extreme Temperaturen auftreten.

Aufbau und Funktionsweise

‍

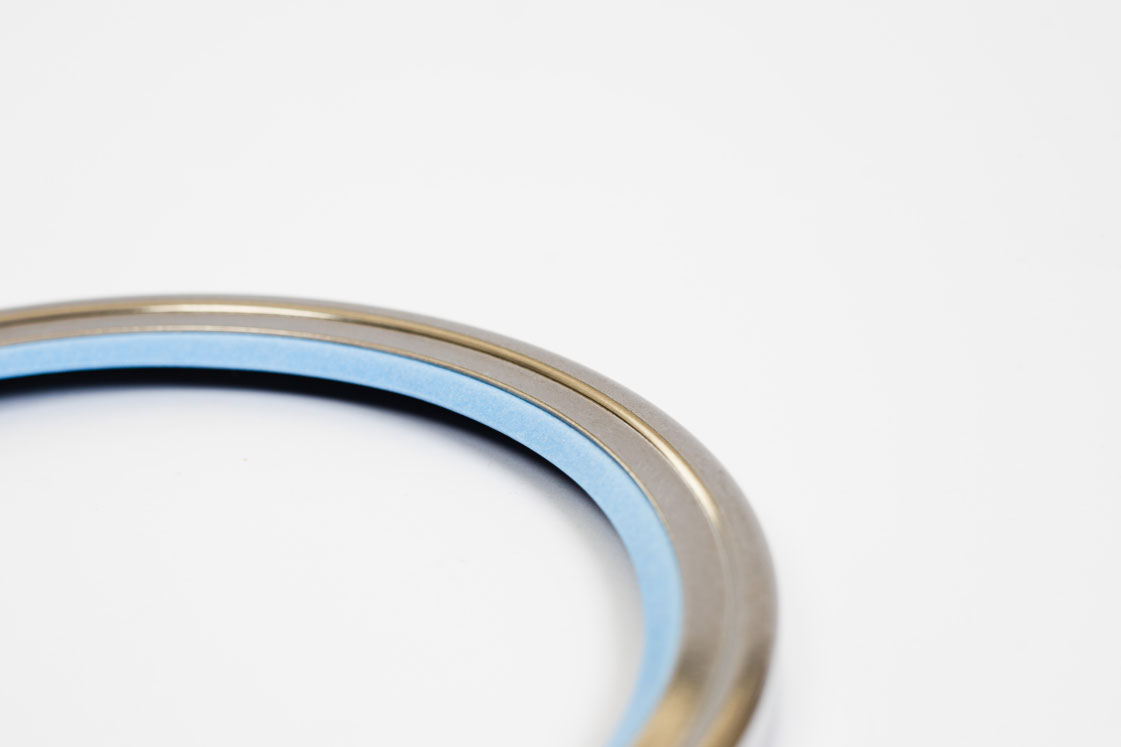

Eine Wellendichtung mitPTFE-Lippe besteht aus:

· Dichtlippe aus modifiziertem PTFE,beständig gegen Chemikalien und hohe Temperaturen

· Optionaler Stützkörper aus Metall derfür Formstabilität sorgt

· Je nach Ausführung mit oder ohneVorspannelement zur definierten Anpressung

Die PTFE-Lippe liegt mit gleichmäßigem Anpressdruck auf der Welle an. Aufgrund der geringen Reibwerte entsteht nur minimaler Verschleiß. PTFE bildet keinen klassischen Schmierfilm wie Elastomere, sorgt aber durch seine selbstschmierenden Eigenschaften für eine zuverlässige Abdichtung. Auch bei trockenen Laufbedingungen oder bei Medien ohne Schmierfähigkeit bleibt die Dichtwirkung erhalten.

Hinweis: Wellendichtringe mit PTFE-Lippe gelten als funktional dicht, allerdings nicht als technisch dicht.

Einsatzbereiche und Grenzen

‍
Wellendichtungen mit PTFE-Lippe sind besonders geeignet für:

· Hohe Temperaturen bis ca. +250 °C

· Niedrige Temperaturen bis -80 °C (jenach PTFE-Compound)

· Hohe Umfangsgeschwindigkeiten bis ca.35 m/s

· Technische Vakuumanwendungen undÜberdruck bis 10 bar

· Aggressive Chemikalien, Säuren,Laugen und Lösungsmittel

· Kontakt mit Lebensmitteln oderpharmazeutischen Produkten (FDA-konforme Materialien verfügbar)

Grenzen ergeben sich vor allem bei stark stoßartigen Druckbelastungen oder sehr ungenauen Wellenoberflächen, da PTFE weniger elastisch ist als klassischeElastomere.

Varianten und Extras

‍
Wellendichtungen mit PTFE-Lippesind in verschiedenen Ausführungen erhältlich, z. B.:

· PTFE-Lippe mit oder ohne Vorspannelement

· Ein- oder Doppellippe für Trennungunterschiedlicher Medien

· FDA- und EU-VO 1935/2004-konformeCompounds für die Lebensmittelindustrie

· Verstärkter Gehäuseaufbau ausEdelstahl für korrosive Umgebungen

Anforderungen an die Welle

‍
Damit die Abdichtung zuverlässig funktioniert, muss die Welle bestimmte Kriterien erfüllen:

· Maßtoleranz: ISO h11 oder feiner

· Härte: ≥ 55 HRC empfohlen

· Rauheit: Ra 0,1 – 0,4 µm

· Drallfreie Oberfläche, umMedientransport entlang der Dichtkante zu verhindern

· Keine Riefen, Kerben oderBeschädigungen im Dichtbereich

Mit einer Wellendichtung mit PTFE-Lippe setzen Sie auf eine Hochleistungsdichtung für anspruchsvolle Betriebsbedingungen. Sie bietet hohe Sicherheit in dynamischen Anwendungen, in denen Standard-RWDs nicht mehr ausreichen.

‍
