Klappendichtung– zuverlässige Abdichtung für Absperrklappen

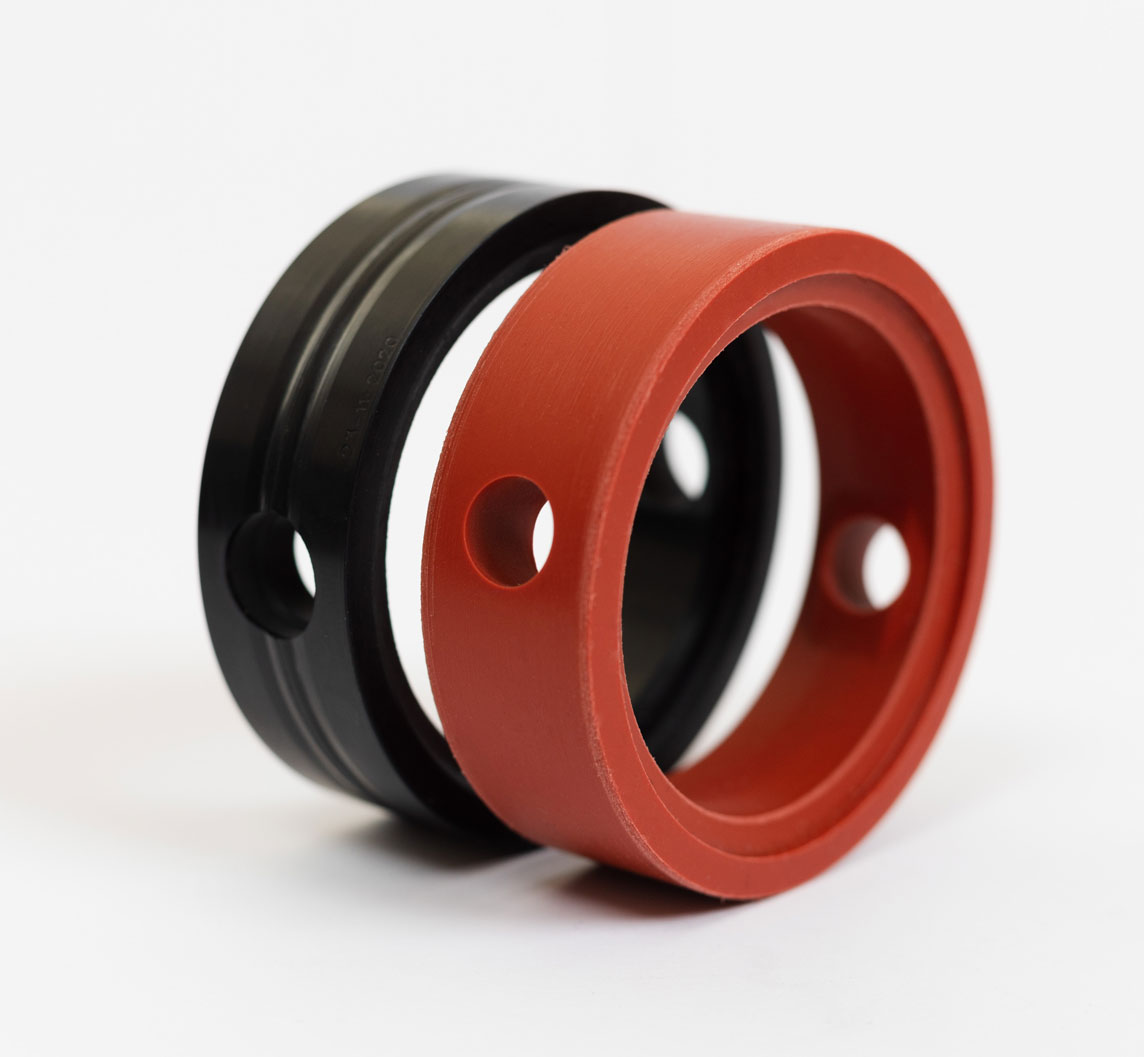

Die Klappendichtung (Butterfly-Valve Seal) ist ein zentrales Bauteil in der Armaturentechnik und sorgt für eine sichere Abdichtung von Absperrklappen in Rohrleitungssystemen. Sie verhindert das Austreten von Flüssigkeiten, Gasen oder Dämpfen und ermöglicht einen kontrollierten Durchfluss. Besonders in der Chemie-, Lebensmittel- und Wasserindustrie sind Klappendichtungen aufgrund ihrer Betriebssicherheit unverzichtbar.

Aufbau und Funktionsweise

Eine Klappendichtung besteht im Wesentlichen aus:

• Elastomer- oder PTFE-Dichtprofil, das sich elastisch an den Klappenteller anschmiegt
• Verstärkungselemente wie Metalleinlage oder Gewebeeinlage, das Formstabilität und Fixierung im Gehäuse sicherstellt
• Dichtkante, die für die Medienabdichtung in geschlossener Stellung verantwortlich ist

Beim Schließen der Klappe presst sich der Klappenteller mit definiertem Anpressdruck gegen die Dichtung. Dadurch wird eine flächige Abdichtung erzielt. In geöffneter Stellung ist die Dichtung zurückspringend, sodass der Durchfluss nicht behindert wird. Je nach Ausführung können Dichtungen bidirektional wirken und so in beide Strömungsrichtungen sicher abdichten.

Einsatzbereiche und Grenzen

Klappendichtungen werden in Nennweiten von wenigen Millimetern bis zu über 2.000 mm eingesetzt und sind je nach Material für unterschiedliche Einsatzbedingungen geeignet:

• Druckbereich:Standardausführungen bis ca. 16 bar, Sonderdichtungen bis über 25 bar
• Temperaturbereich: abhängig vom Werkstoff von –45 °C bis +200 °C (bei FFKM-Sonderwerkstoffen auch höher)
• Medien: Wasser, Dampf, Öle, Chemikalien, abrasive Suspensionen oder Lebensmittel

Grenzen ergeben sich durch die Materialwahl: NBR-Dichtungen sind beständig gegen Wasser und Öle, während EPDM für Heißwasser und Dampf geeignet ist. Für aggressive Chemikalien oder hohe Temperaturen kommen PTFE oder FKM zum Einsatz. Bei besonders chemisch aggressiven Anwendungen fertigen wir auch in Kleinstmengen mit FFKM-Compounds (Chemfit).

Zur optimalen Auslegung der Dichtung bieten wir zusätzlich eine detaillierteFEM-Berechnung an, mit der Belastungen, Verformungen und Dichtwirkung präzise simuliert werden können. So lassen sich Lebensdauer und Betriebssicherheit bereits in der Entwicklungsphase maximieren.

Varianten und Extras

Klappendichtungen sind in unterschiedlichen Geometrien und Werkstoffkombinationen erhältlich:

• Zentrierte oder exzentrisch wirkende Ausführungen
• Doppelwirkende Dichtsysteme für bidirektionale Abdichtung
• FDA-konforme Werkstoffe für Lebensmittel- und Pharmaanwendungen
• Sonderprofile mit Stützgewebe oder Edelstahlkern für hohe Drücke und Vakuumbeständigkeit

Anforderungen an Gehäuse und Klappenscheibe

Damit dieDichtung zuverlässig funktioniert, müssen folgende Bedingungen erfüllt sein:

• Oberflächenqualität der Klappenscheibe: Ra 0,4 – 1,6 µm, gratfrei und korrosionsbeständig
• Exakte Zentrierung von Klappe und Gehäuse, um einseitigen Verschleiß zu vermeiden
• Korrekte Einbauposition und gleichmäßiges Anzugsdrehmoment bei Flanschverbindungen

Mit einer Klappendichtung setzen Sie auf eine bewährte Lösung für die Abdichtung vonAbsperrklappen. Ob Standarddichtung für Wasseranwendungen oder Hochleistungsvariante für die chemische Industrie – wir bieten die passendeLösung für jeden Einsatzfall.

‍

‍
